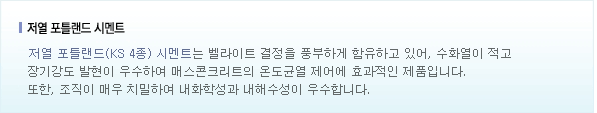

 |
|
|
수화 발열량이 적어 콘크리트의 단열온도 상승량이 낮고, 발열속도가 느려 온도응력에 의한 균열의 억제에 효과가 탁월합니다. |
|
|
시멘트 조성화합물 중 장기재령에서 강도 발현성이 우수한 벨라이트(C2S)의 함량을 극대화하여 장기강도가 증진되고, 낮은 물시멘트비(W/C)의 장기재령에서 더욱 높은 강도를 발현합니다. |
|
|
혼화제를 흡착하는 간극질상이 적어 혼화제의 효과를 극대화하여, 낮은 물시멘트비(W/C)의 고유동·고강도를 자랑하는 제품에 최적입니다. |
|
|
고로슬래그 플라이애시 등 미분말을 혼합재로 사용한 혼합시멘트와 달리 조직이 치밀하여, 콘크리트의 알칼리성이 장기간 보존되어 중성화의 진행을 지연시킵니다. |
|
|
시멘트 중 알칼리 함유량이 낮아 알칼리 골재반응을 효과적으로 억제합니다. |
|
|
초기의 체적변화의 주원인인 C3A의 함량을 최소화하여 타 시멘트보다 자기수축이 적습니다. |
|
|
|
|
|
|
|
|
|
|
KS 기준 |
5.0 이하 |
3.5 이하 |
5.0 이하 |
- |
40 이상 |
6.0 이하 |
4종(저열) |
2.45 |
2.02 |
1.00 |
37 |
43 |
2.3 |
|
|
|
|
 |
|
|
응결 |
수화열(J/g) |
압축강도(MPa) |
초결(분) |
종결
(시간) |
7일 |
28일 |
7일 |
28일 |
91일 |
KS 기준 |
2 800 이상 |
0.8 이하 |
60 이상 |
10 이하 |
250 이하 |
290 이하 |
7.5 이상 |
22.5 이상 |
42.5 이상 |
4종(저열) |
3 541 |
0.08 |
266 |
5:10 |
217 |
272 |
14.7 |
23.1 |
52.7 |
|
| 주)1. 1 cal = 4.186 J |
|
 |
 |

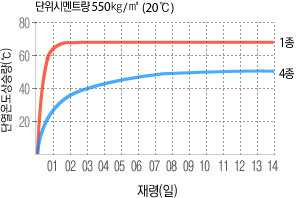

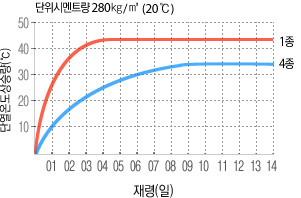

단위시멘트량(kg/㎥) |
4종 저열 포틀랜드 시멘트 |
보통 포틀랜드 시멘트 |
K |
α |
K |
α |
280 kg |
30.263 |
0.3578 |
43.8 |
1.028 |
550 kg |
52.644 |
0.4550 |
73.5 |
2.054 |
| ※ 콘크리트 단열온도상승식 |
| Q(t) = K(1-e-αt) |
| K : 최종단열온도 상승량(℃) |
| α : 온도상승속도계수 |
|
|
|
|
콘크리트 규격 |
W/C (%) |
S/a (%) |
Unit Weight(㎏/㎥) |
W |
C |
S |
G |
AD(1) |
25-24-180 |
56 |
48.5 |
167 |
298 |
897 |
953 |
0.8% |
25-27-180 |
51 |
47.5 |
166 |
325 |
871 |
962 |
1.0% |
25-30-180 |
46 |
46.5 |
164 |
357 |
842 |
969 |
1.2% |
25-35-180 |
41 |
45.5 |
163 |
396 |
811 |
972 |
1.2% |
25-45-(600) |
36 |
44.5 |
161 |
447 |
777 |
969 |
1.2% |
|
1)AD : 고성능AE감수제(폴리카본산계)
2)사용되는 구조물의 특성에 따라 혼화재료(슬래그미분말,플라이애시) 사용가능 |
| |
| |
